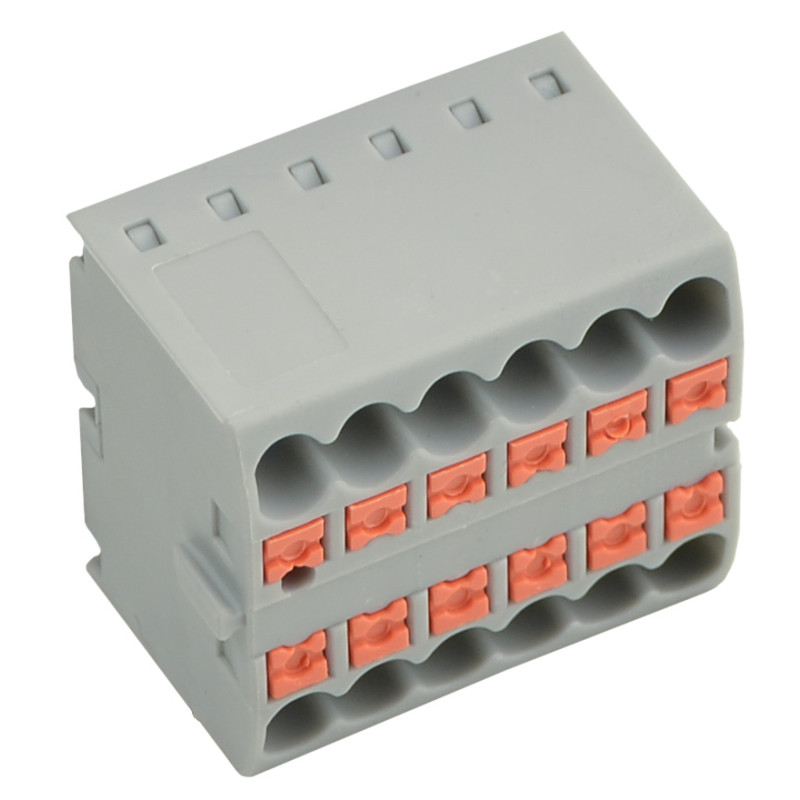

З’єднувальний клемний блок CTP-12
Вага, кг:0.02
Габаритні розміри, мм:31,5 х 21,7 х 28,6
Діапазон перерізів приєднувальних проводів, мм²:одножильні - 0,2...4, багатожильні - 0,2...2,5
Кількість в ящику, шт:720
Кількість контактів (отворів) клеми:12
Колір:сірий
Матеріал виготовлення:Корпус - поліамід; контакти - мідь/луджена мідь
Напруга пробою ізоляції корпусу Uі, кВ:6 (1 мкс)
Номінальна імпульсна напруга Uimp, кВ:3
Номінальна робоча напруга Ue, В:AC 450
Номінальний робочий струм Ie, A:24
Особливості:Затискний спосіб монтажу провідників; кнопка важеля для звільнення проводу із затискного контакту; бокові замки на корпусі клемників; сервісний отвір; по типу конструктивного виконання клемні блоки представлені двома типами: з’єднувальні СТР, розподільчі DTB; в залежності від кількості контактів ліній відводу в асортименті клемні блоки представлені наступними типорозмірами: CTP-1*, CTP-6, CTP-12, CTP-18; DTB-6, DTB-12, DTB-18; клемні блоки встановлюються на DIN-рейку або монтажну панель за допомогою адаптерів для кріплення (постачаються окремо); по типу встановлення клемних блоків адаптери поділяють на: горизонтального (тип А) та вертикального (тип B) виконання монтажу на DIN-рейку, ґвинтового фланцевого виконання кріплення безпосередньо на монтажну панель.
Перевага 1:Матеріал корпусу не підтримує горіння.
Перевага 2:Через сервісний отвір клемних блоків передбачено оперативне діагностування контактів вимірювальними щупами.
Перевага 3:Конструктивні бокові замки на корпусах клемників дозволяють з’єднання між собою у блок без використання додаткових інструментів.
Перевага 4:Малі габарити клемних блоків.
Перевага 5:Спосіб монтажу провідників не бокове (зверху чи знизу), а фронтальне, що дозволяє зручну візуалізацію підвідних ліній та ліній розгалуження.
Перевага 6:Можливість горизонтального та вертикального монтажу на DIN-рейку 35 мм за допомогою адаптерів типу А та В відповідно.
Перевага 7:Висока якість лиття корпусу.
Перевага 8:Широкий діапазон робочих температур експлуатації: від – 25 ° до + 60 °.
