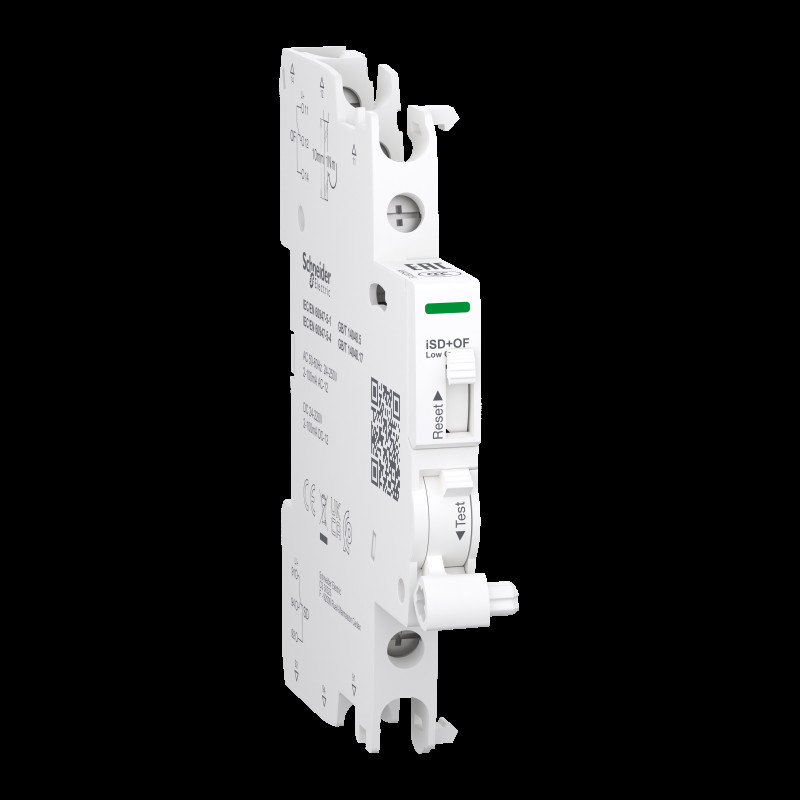

Допоміжний контакт, Acti9 A9A, iSD+OF, 2 C/O, 2 мА до 100 мА, від 24 В до 250 В зм. стр., від 24 В до 220 В пост. стр., підключення зверху та знизу

Name: Допоміжний контакт, Acti9 A9A, iSD+OF, 2 C/O, 2 мА до 100 мА, від 24 В до 250 В зм. стр., від 24 В до 220 В пост. стр., підключення зверху та знизу
Brand: Schneider Electric
SKU: A9A26919
Price: 1760.11 UAH
Availability: InStock

360 view:https://visuals.se.com/A9A26919_Image-StopMotion/20221110T1633/360

COS:19GP-SMBFDT

[Uimp] номінальна імпульсна витримувана напру:4 кВ

[Ui] номінальна напруга ізоляції:500 В

Інструкція:https://download.schneider-electric.com/files?p_Doc_Ref=PKR1936501

Відносна вологість:95-95 % на 55-55 °C

Висота:90 мм

Глибина:73 мм

Група продукції:Модульне обладнання Acti 9

Довжина зачистки проводів:10 мм

Знак якості:EAC | CCC

Каталог:https://download.schneider-electric.com/files?p_Doc_Ref=UAM-CA907047E

Клеми підключення:Гвинтовий затискач (верхній і нижній) 1 кабель(і) 1-4 мм² - жорсткий | Гвинтовий затискач (верхній і нижній) 1 кабель(і) 0.5-2.5 мм² - гнучкий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 2.5-2.5 мм² - жорсткий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 1.5-1.5 мм² - гнучкий з зажимом

Код сумісності:iSD+OF

Код УКТЗЕД:8536301090

Колір:Білий

Місце встановлення:ліва сторона автоматичного вимикача

Місцева сигналізація:механічний індикатор

Маса нетто:40 г

Допоміжний контакт, Acti9 A9A, iSD+OF, 2 C/O, 2 мА до 100 мА, від 24 В до 250 В зм. стр., від 24 В до 220 В пост. стр., підключення зверху та знизу

В наявності

Відправка через 2 дні

Виробник: Schneider Electric Код товару: A9A26919

1 760.11 ₴

Доставка

Курʼєром по місту (Одеса)

безкоштовно

Новою Поштою у відділення та поштомати

за тарифами перевізника

Оплата

ApplePay

GooglePay

Допоміжний контакт, Acti9 A9A, iSD+OF, 2 C/O, 2 мА до 100 мА, від 24 В до 250 В зм. стр., від 24 В до 220 В пост. стр., підключення зверху та знизу

1 760.11 ₴

Опис

Модульний допоміжний контакт iSD-OF Acti9 передає сигнал про несправність пов’язаного з ним пристрою на програмований логічний контролер. Номінальний струм (In) становить від 2 мА до 100 мА з робочою частотою від 50 Гц до 60 Гц при від 24 В до 240 В змінного струму та від 2 мА до 100 мА при від 24 В до 220 В постійного струму. Має 2 контакти, що перемикаються, типу 2 закритий/відкритий. Він призначений нових установок або тих, що модернізуються, в невеликих комерційних будівлях, будівлях критичної інфраструктури, закладах охорони здоров’я, промисловості, центрах обробки даних та ін. Контакт iSD-OF сумісний із серією Acti9, наприклад, iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 та iID RCCB. Контакт iSD-OF встановлюється лише разом з пристроями серії Acti9, такими як, iID, iDPN Vigi, iSW-NA, ARA, iC60 і RCA. Якщо встановлення виконується без гребінчастої шинки, то він також сумісний з iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. Гвинтові клеми як зверху, так і знизу. Підключення допускається жорстким мідним кабелем. Площа перерізу кабелю від 1 мм² до 4 мм². Підключення допускається за допомогою гнучкого мідного кабелю. Площа перерізу кабелю від 0,5 мм² до 2,5 мм². Підключення допускається жорсткими мідними кабелями (2 кабелі). Площа перерізу кабелю становить 2,5 мм². Також допускається виконувати підключення гнучкими мідними кабелями з наконечникоми (2 кабелі). Площа перерізу кабелю становить 1,5 мм². Номінальна напруга ізоляції (Ui) до 500В. Він має номінальну імпульсну напругу (Uimp) 4 кВ. Ширина пристрою становить 9 мм, тобто 1 модуль. Розміри (Ш) 9 мм x (В) 90 мм x (Г) 73 мм. Колір виробу білий (RAL 9003). Ступінь забруднення - 3. Рівень тропікалізації - обробка 2. Момент затягування з'єднання - 1 Н. м (знизу) для типу викрутки PZ1.

Характеристики

360 view

https://visuals.se.com/A9A26919_Image-StopMotion/20221110T1633/360

COS

19GP-SMBFDT

[In] номінальний струм

[Uimp] номінальна імпульсна витримувана напру

4 кВ

[Ui] номінальна напруга ізоляції

500 В

Інструкція

https://download.schneider-electric.com/files?p_Doc_Ref=PKR1936501

Відносна вологість

95-95 % на 55-55 °C

Висота

90 мм

Глибина

73 мм

Група продукції

Модульне обладнання Acti 9

Довжина зачистки проводів

10 мм

Знак якості

EAC | CCC

Каталог

https://download.schneider-electric.com/files?p_Doc_Ref=UAM-CA907047E

Клеми підключення

Гвинтовий затискач (верхній і нижній) 1 кабель(і) 1-4 мм² - жорсткий | Гвинтовий затискач (верхній і нижній) 1 кабель(і) 0.5-2.5 мм² - гнучкий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 2.5-2.5 мм² - жорсткий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 1.5-1.5 мм² - гнучкий з зажимом

Код сумісності

iSD+OF

Код УКТЗЕД

8536301090

Колір

Білий

Місце встановлення

ліва сторона автоматичного вимикача

Місцева сигналізація

механічний індикатор

Маса нетто

40 г

Момент затягування

1-1 Н.м Зверху або знизу

Монтажна опора

DIN-рейка

Режим роботи

Послідовне (ланцюгове) підключення до 100 пристроїв

Робоча температура навколишнього середови

-25-70 °C

Сегмент ринку

Серія продукту

Acti9

Сертифікація виробу

CE | UKCA

Сигнальні контакти

2 C/O

Спосіб кріплення

Затисканням

Стандарти

МЕК 60947-5-1 | МЕК 60947-5-4 | GB/T 14048.5 | GB/T 14048.17

Ступінь забруднення

Ступінь захисту

IP20

Сумісність гребінчастих шин і розподільчих

Ні

Сумісність продуктів

iID | iDPN Vigi | iSW-NA | ARA | iC60 | подвійна клема | одиночна клема | RCA

Сумісність серії

Температура навколишнього повітря для збер

-40-85 °C

Тип виробу або компоненту

контакти OC та несправності

Тропічне виконання

Ширина

9 мм
