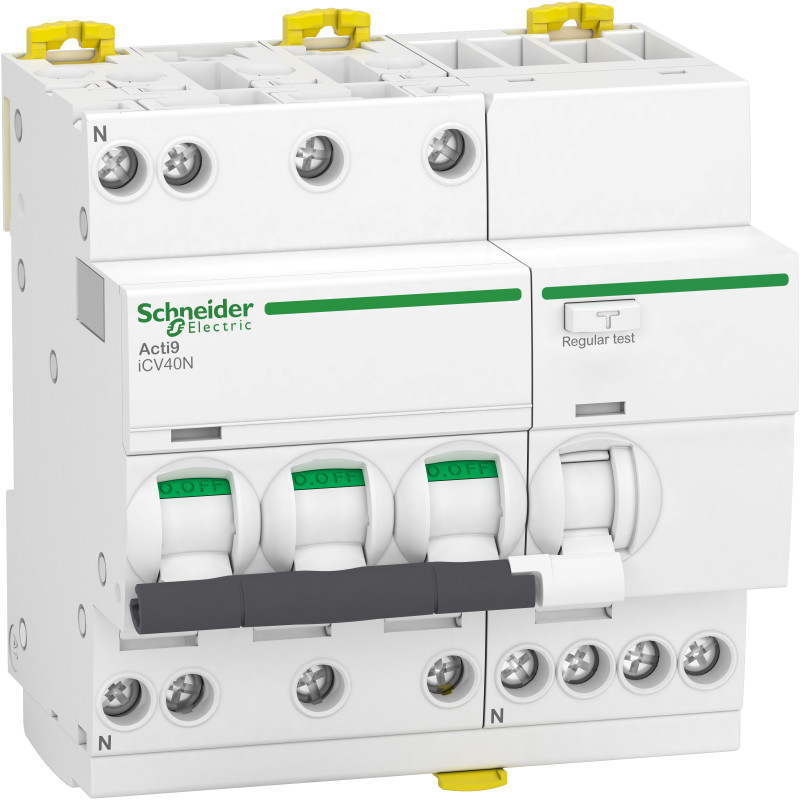

ДИФ. АВТ. (АВДС) iCV40, 3P+N, 32A, КРИВА C, 6кА, 30мА, ТИП AC

Name: ДИФ. АВТ. (АВДС) iCV40, 3P+N, 32A, КРИВА C, 6кА, 30мА, ТИП AC
Brand: Schneider Electric
SKU: A9DE3732
Price: 6327.47 UAH
Availability: InStock

COS:19GP-SMBFDT

How to video:https://www.youtube.com/watch?v=NgJLxZVDc94

[Ics] номінальна робоча здатність відключенн:6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

[In] номінальний струм:32 А

[Ue] номінальна робоча напруга:400 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напру:4 кВ

[Ui] номінальна напруга ізоляції:440 В змінний струм 50/60 Гц

Інструкція користувача:https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E

Відключаюча здатність:6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

Відносна вологість:95-95 % на 55-55 °C

Відповідність вимогам по ізоляції:Так відповідно до МЕК 60947-2

Висота:93 мм

Висота над рівнем моря:2000 m

Глибина:73 мм

Група продукції:Модульне обладнання Acti 9

Довжина зачистки проводів:14 мм для Зверху або знизу з'єднання

Електрична зносостійкість:10000 циклів

Електромагнітна сумісність:Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1

Захист від витоку струму на землю:Інтегрований

Знак якості:IMQ | EAC

ДИФ. АВТ. (АВДС) iCV40, 3P+N, 32A, КРИВА C, 6кА, 30мА, ТИП AC

В наявності

Відправка через 2 дні

Виробник: Schneider Electric Код товару: A9DE3732

6 327.47 ₴

Доставка

Курʼєром по місту (Одеса)

безкоштовно

Новою Поштою у відділення та поштомати

за тарифами перевізника

Оплата

ApplePay

GooglePay

ДИФ. АВТ. (АВДС) iCV40, 3P+N, 32A, КРИВА C, 6кА, 30мА, ТИП AC

6 327.47 ₴

Опис

Acti9 iCV40 це автоматичний вимикач диференційного струму (АВДС). Це АВДС з конфігурацією полюсів 3P+N та з номінальним струмом 32A та кривою відключення C. Клас захисту від витоку струму на землю - тип АС з чутливістю 30 мА. Спрацювання по захисту від витоку струму миттєве. Номінальна відключаюча здатність Icn 6000 А відповідно до стандарту МЕК 61009-2-1. АВДС захищає від короткого замикання, струмів перевантаження, ураження електричним струмом через непрямий та прямий контакт, а також пожежі. Його 2 унікальні індикатори Visitrip скорочують час втручання, показуючи несправну схему та швидко визначаючи тип несправності. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Він має електричну зносостійкість до 10 000 циклів і механічну зносостійкість до 20 000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Частота 50/60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 10 модулів по 9 мм. Колір виробу - білий (RAL9003). Розміри: (Ш) 90 мм x (В) 93 мм x (Г) 73 мм. Вага 500г. Має ступінь захисту IP20. Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

Характеристики

COS

19GP-SMBFDT

How to video

https://www.youtube.com/watch?v=NgJLxZVDc94

[Ics] номінальна робоча здатність відключенн

6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

[In] номінальний струм

32 А

[Ue] номінальна робоча напруга

400 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напру

4 кВ

[Ui] номінальна напруга ізоляції

440 В змінний струм 50/60 Гц

Інструкція користувача

https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E

Відключаюча здатність

6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

Відносна вологість

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції

Так відповідно до МЕК 60947-2

Висота

93 мм

Висота над рівнем моря

2000 m

Глибина

73 мм

Група продукції

Модульне обладнання Acti 9

Довжина зачистки проводів

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість

10000 циклів

Електромагнітна сумісність

Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1

Захист від витоку струму на землю

Інтегрований

Знак якості

IMQ | EAC

Кількість захищених полюсів

Кількість модулів Ш = 9 мм

Каталог

https://download.schneider-electric.com/files?p_Doc_Ref=UAM-HD-CAT100X210

Клас захисту від витоку струму на землю

Тип АС

Клас обмеження

3 відповідно до МЕК 61009-2-1

Клеми підключення

клеми тунельного типу Зверху або знизу1-16 мм² жорсткий | клеми тунельного типу Зверху або знизу1-10 мм² гнучкий

Код сумісності

iCV40N

Код УКТЗЕД

8536201000

Колір

Білий

Крива відключення

Крок підключення

18 мм між фазами | 9 мм між фазою та нейтраллю

Місцева сигналізація

індикація несправності | iндикатор УВІМК/ВИМК

Місцерозташування пристрою в системі

Вихідний

Маса нетто

500 г

Межа магнітного відключення

5...10 x In

Механічна зносостійкість

20000 циклів

Момент затягування

2-2 Н.м Зверху або знизу

Монтажна опора

DIN-рейка

Номінальна вмикаюча та вимикаюча здатність

Idm 3000 А на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

Область застосування продукту

Розподіл

Опис параметрів блокування

опечатується | Пристрій для встановлення навісних замків

Опис полюсів

3P + N

Положення нейтралі

Зліва

Робоча температура навколишнього середови

-5-60 °C

Сегмент ринку

малий комерційний

Серія продукту

Acti9

Сертифікація виробу

Спосіб кріплення

Затисканням

Стандарти

МЕК 61009-2-1

Ступінь забруднення

Ступінь захисту

IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529

Сумісність гребінчастих шин і розподільчих

Зверху або знизу: зубець

Температура навколишнього повітря для збер

-40-85 °C

Технологія відключення диференційного стр

незалежний від напруги

Технологія розчеплювача

Тепломагнітний

Тип виробу або компоненту

Автоматичний вимикач диференційного струму (АВДС)

Тип керування

перемикач

Тип мережі

змінний струм

Час витримки захисту від витоку струму на з

Миттєвий

Частота мережі

50/60 Гц

Чутливість до витоку струму

30 мА

Ширина

90 мм
