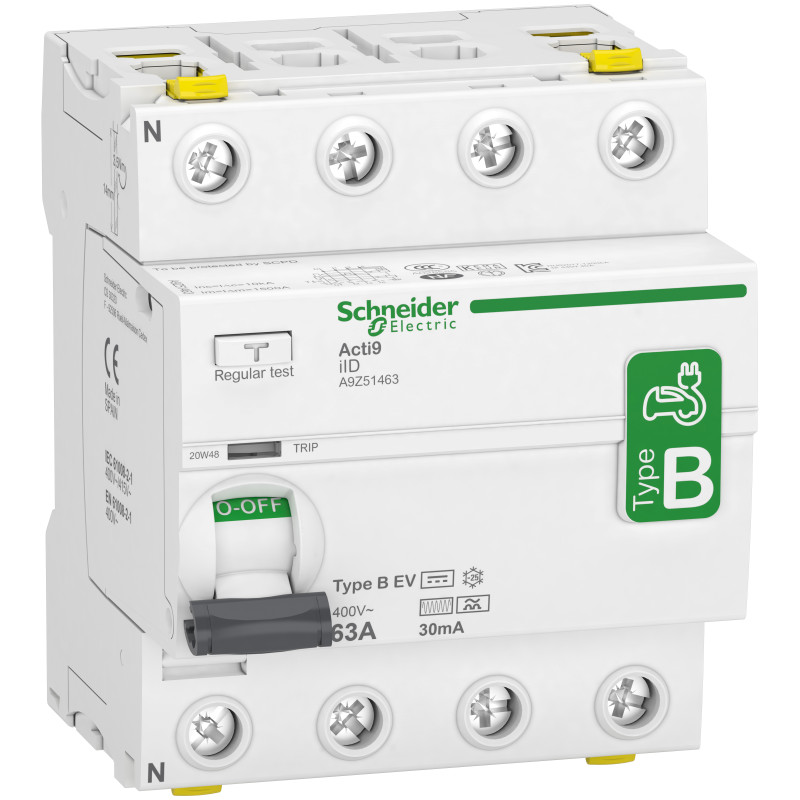

ДИФ. ВИМ. НАВАНТ. iID 4P 63A 30mA B EV

Name: ДИФ. ВИМ. НАВАНТ. iID 4P 63A 30mA B EV
Brand: Schneider Electric
SKU: A9Z51463
Price: 31037.58 UAH
Availability: InStock

COS:19GP-SMBFDT

How to video:https://www.youtube.com/watch?v=d1_U_ZnYL8c

[In] номінальний струм:63 А

[Ue] номінальна робоча напруга:400 В змінний струм 50 Гц

[Uimp] номінальна імпульсна витримувана напру:6 кВ

[Ui] номінальна напруга ізоляції:500 В

Інструкція:https://download.schneider-electric.com/files?p_Doc_Ref=PHA17138

Інструкція користувача:https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E

Висота:88 мм

Висота над рівнем моря:0...2000 m

Втрати потужності на полюс:4.4 В

Глибина:79 мм

Група продукції:Модульне обладнання Acti 9

Довжина зачистки проводів:14 мм для Зверху або знизу з'єднання

Електрична зносостійкість:15000 циклів

Електромагнітна сумісність:Витримуваний імпульс 8/20 мкс, 3 кА відповідно до МЕК 61008-1

Загальні втрати електроенергії:13.2 В

Знак якості:VDE | NF | IMQ | KEMA

Кількість модулів Ш = 9 мм:8

Клас захисту від витоку струму на землю:тип B-EV (електромобіль)

ДИФ. ВИМ. НАВАНТ. iID 4P 63A 30mA B EV

В наявності

Відправка через 2 дні

Виробник: Schneider Electric Код товару: A9Z51463

31 037.58 ₴

Доставка

Курʼєром по місту (Одеса)

безкоштовно

Новою Поштою у відділення та поштомати

за тарифами перевізника

Оплата

ApplePay

GooglePay

ДИФ. ВИМ. НАВАНТ. iID 4P 63A 30mA B EV

31 037.58 ₴

Опис

Acti9 iID це модульний вимикач диференційного струму (ВДС) для електромобілей. Це чотирьохполюсний ВДС з номінальним струмом 63A, класом захисту B-EV і чутливістю до витоку на землю 30 мА. Він призначений для захисту людини від ураження електричним струмом через прямий або непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандартам МЕК 61008-2-1 і МЕК 62423. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Електрична зносостійкість до 15000 циклів. Механічна зносостійкість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Призначений для встановлення на DIN-рейку. Його ширина складає 8 модулів по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 72 мм x (В) 88 мм x (Г) 79 мм. Вага 415 г. Має ступінь захисту IP20. Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°С до 85°С.

Характеристики

COS

19GP-SMBFDT

How to video

https://www.youtube.com/watch?v=d1_U_ZnYL8c

[In] номінальний струм

63 А

[Ue] номінальна робоча напруга

400 В змінний струм 50 Гц

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Ui] номінальна напруга ізоляції

500 В

Інструкція

https://download.schneider-electric.com/files?p_Doc_Ref=PHA17138

Інструкція користувача

https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E

Висота

88 мм

Висота над рівнем моря

0...2000 m

Втрати потужності на полюс

4.4 В

Глибина

79 мм

Група продукції

Модульне обладнання Acti 9

Довжина зачистки проводів

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість

15000 циклів

Електромагнітна сумісність

Витримуваний імпульс 8/20 мкс, 3 кА відповідно до МЕК 61008-1

Загальні втрати електроенергії

13.2 В

Знак якості

VDE | NF | IMQ | KEMA

Кількість модулів Ш = 9 мм

Клас захисту від витоку струму на землю

тип B-EV (електромобіль)

Клеми підключення

подвійна клема Фронтальне1-35 мм² жорсткий | подвійна клема Фронтальне1-25 мм² гнучкий | подвійна клема Фронтальне1-25 мм² гнучкий з зажимом | подвійна клема задня частина1-25 мм² жорсткий | подвійна клема задня частина1-16 мм² гнучкий | подвійна клема задня частина1-16 мм² гнучкий з зажимом

Код УКТЗЕД

8536508000

Колір

Білий

Крок підключення

18 мм

Місцева сигналізація

Індикатор спрацювання | iндикатор УВІМК/ВИМК

Місцерозташування пристрою в системі

Вихідний | груповий вхід

Маса нетто

415 г

Механічна зносостійкість

20000 циклів

Момент затягування

3.5-3.5 Н.м Зверху або знизу

Монтажна опора

DIN-рейка

Номінальна вмикаюча та вимикаюча здатність

Idm 1500 А | Im 1500 А

Номінальний умовний струм короткого замика

10 кА

Область застосування продукту

Зарядний пристрій для електромобілів

Опис параметрів блокування

Пристрій для встановлення навісних замків

Опис полюсів

Положення нейтралі

Зліва

Робоча температура навколишнього середови

-25-60 °C

Серія продукту

Acti9

Сертифікація виробу

CCC | KC

Спосіб кріплення

Затисканням

Стандарти

МЕК 61008-2-1 | МЕК/EN 62423 | EN 61008-2-1

Ступінь забруднення

Ступінь захисту

IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529

Ступінь ударозахисту

IK05

Сумісність гребінчастих шин і розподільчих

Зверху або знизу: зубець

Температура навколишнього повітря для збер

-40-85 °C

Технологія відключення диференційного стр

незалежний від напруги

Тип виробу або компоненту

автоматичний вимикач захисного відключення (ПЗВ)

Тип керування

перемикач

Тип мережі

змінний струм

Час витримки захисту від витоку струму на з

Миттєвий

Частота мережі

50 Гц

Чутливість до витоку струму

30 мА

Ширина

72 мм
