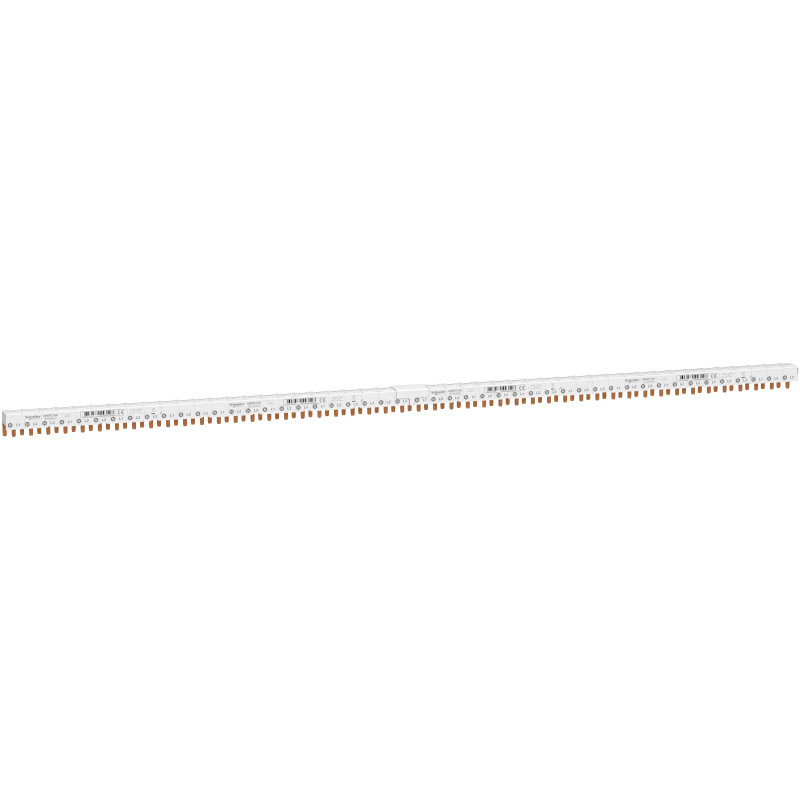

ГРЕБІНЧАСТА ШИНКА Acti9, 3P+N balanced, 9 mm pitch, 48 modules, 80A
COS:19GP-SMBFDT
How to video:https://www.youtube.com/watch?v=NgJLxZVDc94
[Ie] номінальний робочий струм:80 А на 40 °C
[Ue] номінальна робоча напруга:230 В змінний струм Ph/N | 400 В змінний струм Ph/Ph
[Uimp] номінальна імпульсна витримувана напру:4 кВ
[Ui] номінальна напруга ізоляції:440 В змінний струм відповідно до МЕК 61439-1
Ізоляція:Ізольований
Відстань між лініями:54 мм
Висота:29 мм
Вогнестійкість:960 °C ( 30 с ) відповідно до МЕК 60695-2-1
Глибина:26 мм
Група продукції:Модульне обладнання Acti 9
Загальна кількість модулів шириною 18 мм:48
Кількість модулів Ш = 9 мм:96
Кількість шляхів:16 пінів N + 3 л (збалансований)
Каталог:https://download.schneider-electric.com/files?p_Doc_Ref=LVCATM9OEM_EN
Код УКТЗЕД:8536699090
Колір:Білий (RAL 9003)
Конфігурація полюсів:1 x 3P + N | 1 x 3P | 3 x 1P + N
Крок підключення:9 мм між фазою та нейтраллю | 18 мм між фазами
